BUT de cette leçon: apprendre à réaliser un effet PIP avec fondu en entrée et en sortie,
c'est à dire afficher deux scènes vidéo simultanément à l'écran (un arrière plan et une 'vignette'),
la vignette apparaissant progressivement et s'estompant.
Le concept d'enveloppe est abordé et détaillé dans cette leçon.

Pré requis:

• Leçon 2- Paramétrage de Easy FX Editor, explications

• Leçon 3- Préparer la sauvegarde d'un effet FX

• Leçon 5- Réaliser du PIP (Picture In Picture)

Cet effet est 'continu' et ne se présente pas sous la forme d'une transition: le déroulement des deux scènes est simultané. La deuxième scène apparaît progressivement à l'écran et s'estompe aussi progressivement (fondu à l'entrée et en sortie). Nous verrons ultérieurement comment réaliser un effet PIP avec déplacement de la vignette, c'est à dire en faisant arriver la deuxième scène vidéo par glissement.
Dans cette leçon, nous appellerons scène 1 (ou clip 1), la vidéo qui se déroule en arrière plan et la scène 2 (ou clip 2) la scène dans la petite fenêtre.
Le concept des enveloppes abordé dans cette leçon est un passage obligé pour une bonne compréhension du fonctionnement et des capacités du logiciel HFX.

Etape 1 - En selle!

Comme nous allons modifier un effet existant (Pip Simple), il est nécessaire d'ouvrir Easy FX Editor à partir du logiciel Pinnacle Studio.

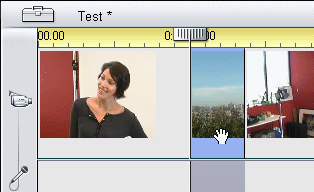

Ouvrez Pinnacle Studio. Insérez 2 scènes vidéo quelconques (peu importe la durée; la durée finale de l'effet sera toutefois au maximum égale à la durée de la scène la plus courte). Rappel: la scène 1 (première scène à apparaître sur la ligne de temps) est celle qui se déroule en arrière plan tandis que la scène 2 représente la vidéo dans la petite fenêtre. Pour cette leçon, j'ai utilisé la vidéo de Pinnacle: Photoshoot.mpg (scènes No 1 & No 4).

En règle générale, lorsque deux scènes se déroulent simultanément, il n'est pas utile d'entendre le son des deux scènes (sinon bonjour la cacophonie!). Aussi, nous allons supprimer le son de la scène 2:

1. Verrouillez la piste vidéo principale pour supprimer la piste son (cliquez sur le petit cadenas à l'extrême droite de l'écran).

2. Sélectionnez la piste son de la scène 2

3. Clic droit sur la piste son, 'Supprimer' (ou 'Effacer' sur Studio 8)

4. Déverrouillez la piste vidéo (cliquez à nouveau sur le cadenas)

Comme vous avez déjà suivi la leçon 4- Réaliser du PIP (Picture In Picture), insérez l'effet 'PIP Simple' que vous devriez retrouver dans la liste des transitions de Studio (si tel n'est pas le cas, veuillez consulter l'étape 5 de la leçon 4- Organiser ses propres effets FX).
Si vous n'avez pas suivi la leçon 4, vous trouverez l'effet 'PIP Simple' tout prêt: pipsimple.hfz
Pour l'utilisation des fichiers hfz, se référer à la leçon 1- Fichiers HFZ, qu'est ce?

Afin que l'effet se déroule sur toute la durée de la scène 2, "tirez l'effet" à droite.

Durant l'opération d'étirement de l'effet (le son ne semble pas suivre)	Après avoir réalisé l'opération (le son s'adapte automatiquement)

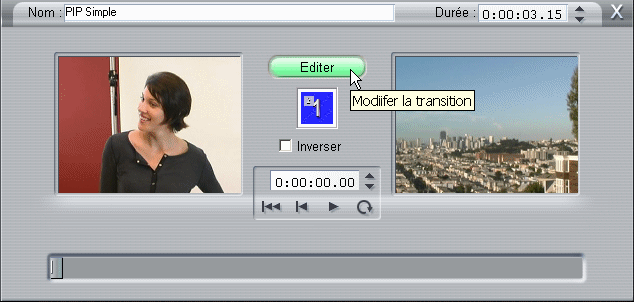

Pour modifier notre effet 'PIP Simple', il suffit de double cliquer sur la transition pour faire apparaître l'écran de contrôle et cliquer sur 'Editer'.

Appliquez les connaissances acquises dans la leçon 3- Préparer la sauvegarde d'un effet FX (à partir de l'étape 2), afin de sauvegarder tout de suite cet effet sous un autre nom (par exemple 'PIP Fondu').

Vérifiez le bon paramétrage de l'éditeur Easy FX à l'aide de la leçon 2- Paramétrage de Easy FX Editor, explications à partir de l'étape 2.

Etape 3 - Respectons la hiérarchie!

La première opération que nous devons effectuer ici réside dans le bon placement hiérarchique des objets de notre effet. Si cela n'était important pas dans la leçon précédente, le placement des objets devient ici capital puisque nous allons réaliser un fondu sur la fenêtre 'Back 2' (contenant la scène vidéo 2): vérifiez que cet objet 'Back 2' est le dernier dans la liste de l'arborescence FX. Si ce n'est pas le cas, sélectionnez tout simplement l'objet 'Flat 1' à la souris pour le déplacer au début (ou déplacer 'Back 2' à la fin):

Durant l'opération de déplacement de l'objet	Après avoir réalisé l'opération de déplacement de l'objet

Etape 4 - Fondu?!? Mais qu'est ce que c'est???

Occupons nous maintenant de la fenêtre de la scène 2 que nous allons faire apparaître progressivement. Auparavant, essayons de comprendre à quoi sert l'option 'Fondu' qui se situe dans le panneau des paramètres.

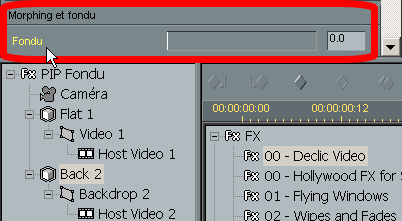

Effectuons quelques essais. Cliquez sur l'objet 'Back 2', puis essayez de modifier les valeurs de l'option 'Fondu' pour cet objet (soit en déplaçant le curseur de l'option, soit en modifiant la valeur elle-même, en gardant toujours à l'esprit qu'il est nécessaire de sélectionner une autre case pour que la modification saisie soit prise en compte). Visualisez au fur et à mesure le résultat dans la fenêtre de prévisualisation:

Cette option 'Fondu' représente en fait le pourcentage de "disparition/apparition" de la vidéo à l'écran. 0% la scène est pleinement visible, 100% la scène est 'invisible'.
Une fois les tests terminés, ramenez la valeur de fondu à 0.0

Vous l'avez compris, pour faire en sorte que la scène 2 apparaisse progressivement à l'écran, il va falloir modifier cette option dans le temps. Nous abordons un concept très important de HFX: les enveloppes. Hollywood FX désigne sous le terme d'enveloppe une série d'images clés décrivant les modifications successives de la valeur d'une option dans le temps. Nous allons donc faire varier les valeurs de l'option 'Fondu' de l'objet 'Back 2' dans le temps. Ce concept d'enveloppe nous permet de définir les images clés de ces modifications temporelles. Il n'est pas utile de définir les modifications image par image, mais uniquement les "images principales", HFX se chargeant ensuite d'extrapoler entre deux points clés. Autrement dit: HFX déduit les images intermédiaires à partir des images clés.

Pour modifier un 'Fondu', il faut afficher l'axe du temps (faire apparaître la fenêtre des enveloppes). Pour passer du  mode 'panneau du contenu des albums' au mode 'enveloppe', il suffit de cliquer sur le petit dossier dans le coin en haut à droite de ce même panneau:

Arrêtons nous quelques instants sur la fenêtre enveloppe pour en comprendre le fonctionnement:

1. Boutons des images clés
2. Compteur avec affichage en pourcentage ou code temporel
3. La règle indique le pourcentage de la transition ou la durée suivant l'option choisie sous Configuration/Code temporel
4. Le curseur de l'échelle de temps permet d'atteindre une nouvelle image dans l'effet FX - plus précis que le curseur de prévisualisation, il fonctionne selon le même principe.
5. Symbole d'une image clé
6. Pour toute image clé, vous pouvez définir le comportement des valeurs

Sur le bandeau supérieur (1. Boutons des images clés):

De gauche à droite: Clé suivante, précédente, copier, coller, créer et supprimer

Sur le bandeau inférieur (6. Comportement des images clés):

De gauche à droite: 'courbe', 'ligne droite' ou 'passage direct' de la valeur de l'image clé précédente - Loupe (inconnu pour moi...) - Enregistrer une 'enveloppe', Charger une 'enveloppe'

Allez, on en sait suffisamment et on peut avancer.
Que souhaitons nous faire? Dans l'exemple pris en considération ici, la durée de la scène 2 est de l'ordre de 4 secondes (3"18 pour être précis). Nous ferons en sorte que la scène 2 entame son apparition progressive dès le début pour être entièrement visible au bout de 1 seconde, puis entame sa disparition au bout de 2"18 (pour avoir complètement disparu au bout de 3"18 - la fin de la scène 2). Vous obtiendrez la durée totale de votre transition en regardant le compteur de durée situé au dessus de l'axe du temps.

Modifions maintenant les valeurs temporelles de l'option 'Fondu' pour l'objet 'Back 2' afin de mettre en pratique ce qui vient d'être décrit ci-dessus:

1. Placez le curseur de temps à 00:00:00:00.
2. Sélectionnez l'objet 'Back 2' si ce n'est pas déjà fait.
3. Déplacez le curseur du 'Fondu' pour amener la valeur à 100.0
4. Créez une image clé:
5. Modifiez le comportement de l'image clé en sélectionnant 'ligne droite':
   (aucune incidence visible dans un premier temps)

6. Déplacez le curseur temps à 00:00:01:00
7. Ramenez la valeur du paramètre 'Fondu' à 0.0 (une nouvelle image clé est créée automatiquement).
8. Modifiez le comportement de l'image clé en sélectionnant 'ligne droite'.

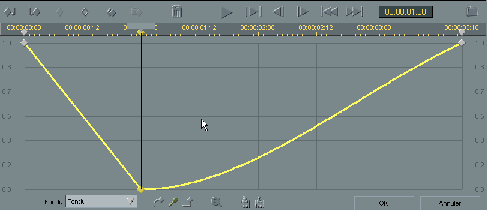

A tout instant, si vous n'avez pas obtenu ce que vous souhaitiez, vous pouvez repartir de zéro en effaçant l'enveloppe à l'aide du bouton représentant une 'poubelle'... Vous devriez avoir l'affichage enveloppe suivant:

Par curiosité, vous pouvez prévisualiser l'effet en cliquant sur le bouton 'Play'.

Il nous reste maintenant à faire disparaître l'effet à partir de 2"18 comme prévu.

9. Déplacez le curseur temps à 00:00:02:18
10. Ramenez la valeur du paramètre 'Fondu' à 0.0 (une nouvelle image clé est créée automatiquement).
11. Modifiez le comportement de l'image clé en sélectionnant 'ligne droite'.
12. Déplacez le curseur temps à la fin de votre clip (00:00:03:18) ou cliquez sur le bouton Image clé suivante; modifiez ensuite le comportement de l'image clé en sélectionnant 'ligne droite'.

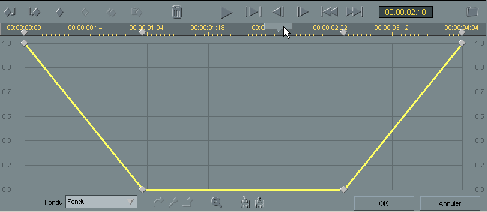

L'affichage enveloppe doit ressembler à ceci:

L'étape de création de l'effet est terminée! Enregistrez votre effet (n'oubliez pas avant la sauvegarde de bien placer votre curseur temps pour que la vignette représentant l'effet ressemble à ce que vous désirez). Fichier > Save. Pour la méthode de sauvegarde, consultez l'étape 2 et 3 de la leçon 3- Préparer la sauvegarde d'un effet FX).
Si vous n'aviez pas placé correctement le curseur temps avant de sauvegarder votre effet, rien ne vous empêche de replacer le curseur temps au bon endroit et de sauvegarder une nouvelle fois l'effet.

Si vous n'avez pas tout suivi ou si vous ne voulez pas vous embêter à suivre ce tuto, vous pouvez télécharger l'effet: pipfondu.hfz

Pour l'utilisation des fichiers hfz, se référer à la leçon 1- Fichiers HFZ, qu'est ce?

Il ne reste plus qu'à réaliser un rendu dans Studio pour visualiser l'effet!

Quittez Easy FX Editor (Fichier > Fermer - ou bien cliquez sur le bouton 'OK' en bas à droite). Vous vous retrouvez dans Pinnacle Studio. Demandez un rendu et visualisez le résultat...

Attention, une fois le rendu effectué, il faut l'intégrer à votre montage. Revenez dans le  projet sur lequel vous travailliez, insérez la séquence comme une acquisition de film vidéo normale. COUPEZ entre 1 et 4 images du clip (en effet, vous aurez pu remarquer qu'il reste quelques images à la fin).

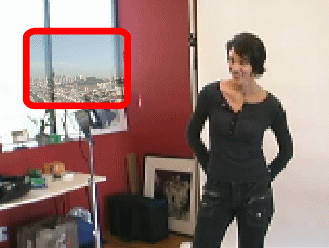

Visualisez le résultat (seul le format vidéo diffère):

1. pipfondu.mpg (MPEG 1 - Windows Media Player - 467 ko)
2. pipfondu.wmv (Windows Media Player - 35 ko)
3. pipfondu.rm (Real Player - 31 ko)

Et voila, c'est fait! :-)
Si vous êtes parvenu jusqu'à la fin de ce tuto sans trop de problème, vous êtes bien armé pour aborder tous les futurs sujets HFX sans souci. Le concept des enveloppes est une étape indispensable pour la bonne compréhension du logiciel et de ses possibilités. Avec un peu de créativité, vous pouvez d'ores et déjà adapter et modifier bon nombre d'effets par défaut.

A l'étape 6, en fonction de la durée de votre scène 2, vous pouvez tout à fait personnaliser les valeurs de temps pour lesquelles vous allez créer des images clés (la première image clé étant toujours créée à 00:00:00:00 et la dernière image clé à la fin de l'effet). Ainsi pour une scène 2 qui durerait 30 secondes, la deuxième image clé peut être créée à 2 secondes, la troisième image clé à 28 secondes.

Si vous avez visionné l'exemple vidéo fourni ici, vous avez pu remarquer qu'il ne correspond pas tout à fait à ce que vous avez pu créer en suivant ce tuto... Mes excuses! En voici la raison: l'effet a été intégré au milieu de la scène 1, pour assurer une continuité dans cette scène. Vous pouvez tout à fait procéder de même dans vos créations vidéo, afin d'avoir une fluidité parfaite.

Dans ce cas, procédez de la manière suivante:

1. Insérez vos deux scènes
2. Supprimez le son de la scène 2
3. Repérez dans la scène 1 à quel moment vous souhaitez que l'effet PIP se termine.

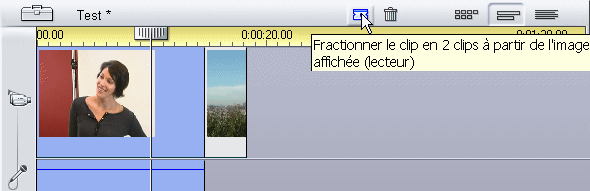

4. Coupez la vidéo à cet endroit précis (coup de rasoir!)

5. Déplacez votre scène 2 à l'endroit du cut

6. Ajoutez l'effet PIP Fondu, "tirez l'effet" pour qu'il recouvre entièrement la scène 2

7. Faites un rendu de votre création.

8. Vous apercevrez un "vilain saut" à la fin de la transition. Vous reprenez ce rendu dans un nouveau projet pour découper ce saut d'image entre "la fin de la transition et le début de la deuxième partie de la scène 1". En se débrouillant bien, il n'y a aucun souci pour faire un raccord parfait à la fin de la transition et avoir un déroulement fluide et continu de la scène 1.

Voilà, c'est fait! ;-)
