BUT de cette leçon: apprendre à réaliser un effet de flou sur le visage d'une personne en mouvement.

Pré requis:

• Leçon 2- Paramétrage de Easy FX Editor, explications

• Leçon 3- Préparer la sauvegarde d'un effet FX

• Leçon 6- Réaliser du PIP (Picture In Picture) en fondu

Cet effet est similaire à ce que l'on peut voir au journal télévisé lors des interviews où le visage d'un personnage apparaît 'caché'. Pour cet effet, le plug-in basique fourni en standard avec Studio 9 (effets de style - Flou) est nécessaire (au cas où vous possédez uniquement Studio 8 nous verrons quand même comment réaliser l'effet à l'aide d'une étape supplémentaire et du "Filtre - Plugin Blur" de HFX).

Etape 1 - Entrée en matière



Pour cette leçon, j'ai utilisé la vidéo de Pinnacle: Photoshoot.mpg (scène No 3). Elle contient deux personnages en mouvement (qui descendent un escalier), et nous appliquerons le flou sur la tête du premier personnage. Il est nécessaire de disposer de deux séquences vidéo identiques pour insérer l'effet, l'une n'ayant subi aucune modification, tandis que la deuxième séquence sera modifiée à l'aide du plug-in standard Studio 9 (effets de style - flou). Cette deuxième séquence servira pour la tête du personnage uniquement, et sera visualisée à travers le "rond" que représente l'effet HFX Vidéo et Film - Spotlight. Bien entendu, pour que le visage de la première personne vue à travers le rond de l'effet HFX soit synchro avec le reste de l'image, nous allons utiliser la MÊME scène pour les deux séquences (scène No 3).

Pour les utilisateurs de Studio 8, une étape préalable est nécessaire, permettant de pallier l'absence de plug-in pour réaliser le flou. Ceci est décrit dans l'étape 2.

Etape 2 - Utilisateurs de Studio 8 uniquement

Cette étape ne doit être suivie que par les utilisateurs de Studio 8... Utilisateurs de Studio 9, passez votre chemin et rendez vous à l'étape 3.

Studio 8 ne possédant pas les fonctions de plug-in de Studio 9, il est nécessaire de réaliser le flou au préalable sur la séquence concernée, à l'aide de HFX. Pour cela, téléchargez le fichier HFZ suivant: Flou_S8.hfz et décompressez le (= double-cliquez dessus).
Pour l'utilisation des fichiers hfz, se référer à la leçon 1- Fichiers HFZ, qu'est ce?.

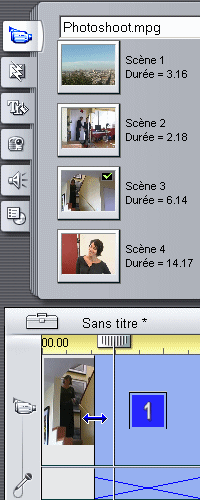

Ouvrez Pinnacle Studio Insérez la scène vidéo No 3 (de la vidéo Pinnacle PhotoShoot.mpg) sur la ligne de temps Insérez l'effet 'Flou Studio8' qui doit être disponible dans la catégorie 'Déclic Vidéo' suite à la décompression du fichier téléchargé (Flou_S8.hfz). Si tel n'est pas le cas, consultez l'étape 5 de la leçon 4- Organiser ses propres effets FX Agrandissez l'effet pour qu'il recouvre entièrement la séquence Faites un rendu de la séquence que vous nommez Sequence2_Flou (rendu en MPEG ou AVI pour être cohérent avec le format de capture)

Etape 3 - En route

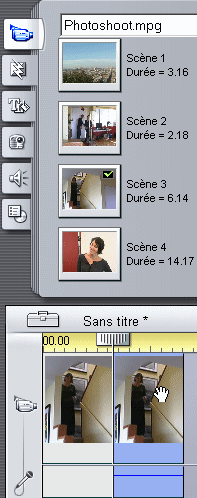

Pour les utilisateurs de Studio 9: Ouvrez Pinnacle Studio. Insérez DEUX FOIS la scène vidéo No 3 sur la ligne de temps.   Pour les utilisateurs de Studio 8: Ouvrez un nouveau projet Insérez la scène vidéo No 3 sur la ligne de temps, Puis insérez la scène préalablement construite 'Sequence2_Flou' sur la ligne de temps

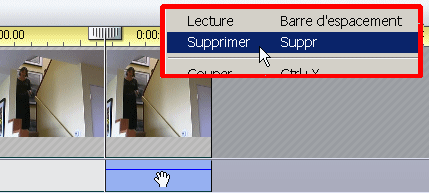

Comme les deux scènes sont identiques et afin d'éviter des problèmes de son, nous allons supprimer le son de la deuxième séquence :

1. Verrouillez la piste vidéo principale pour supprimer la piste son (cliquez sur le petit cadenas à l'extrême droite de l'écran).

2. Sélectionnez la piste son de la scène 2

3. Clic droit sur la piste son, 'Supprimer' (ou 'Effacer' sur Studio 8)

4. Déverrouillez la piste vidéo (cliquez à nouveau sur le cadenas)

Cette étape ne doit être suivie que par les utilisateurs de Studio 9... Utilisateurs de Studio 8, passez votre chemin et rendez vous à l'étape 5.

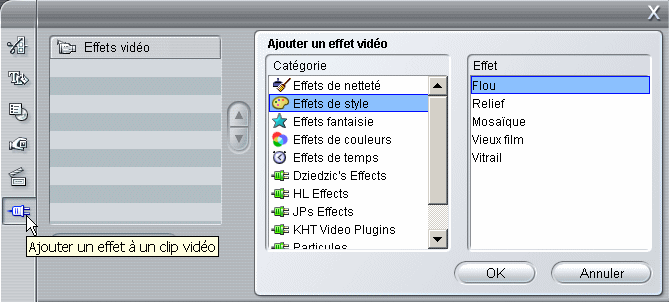

Pour que la tête du personnage apparaisse floue à travers le "rond" que représente l'effet Spotlight, il suffit d'appliquer un effet de flou à la deuxième séquence dans son intégralité. Pour cela, double-cliquez sur la deuxième séquence, cliquez sur l'icône 'Ajouter un effet à un clip vidéo' puis sélectionnez dans la catégorie 'Effets de style' l'effet 'Flou', et enfin cliquez sur OK.

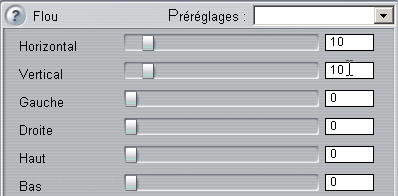

Réglez les paramètres de flou que vous souhaitez appliquer à la tête du personnage. J'ai personnellement choisi les valeurs suivantes:

A noter que vous pouvez contrôler le résultat des réglages directement dans la fenêtre de prévisualisation. Une fois terminé, refermez la fenêtre de réglage du flou:

Vous devriez obtenir ceci:

Etape 5 - Appliquez l'effet Spotlight

Utilisateurs de Studio8 et utilisateurs de Studio9, nos routes se rejoignent!

Appliquez maintenant la transition Hollywood FX Plus de la catégorie 'HFX Vidéo et Film': Spotlight. Afin que l'effet se déroule sur toute la durée des séquences, "tirez l'effet" à droite (ou à gauche) pour qu'il recouvre entièrement les scènes.

Durant l'opération d'étirement de l'effet (le son ne semble pas suivre)	Après avoir réalisé l'opération (le son s'adapte automatiquement)

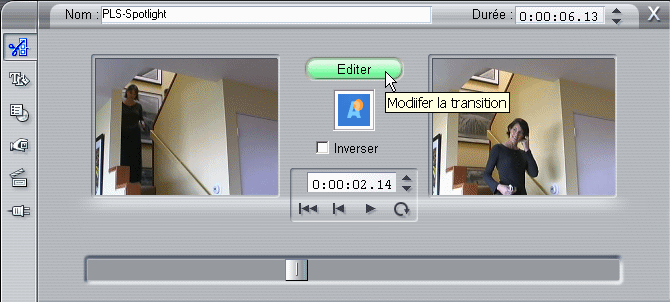

Afin de modifier l'effet (pour que le 'rond' soit adapté à la taille du visage de la première personne et qu'il le suive au cours de son parcours), ouvrez Easy FX Editor en double cliquant sur la transition pour faire apparaître l'écran de contrôle et cliquez sur 'Editer'.

Etape 6 - Easy FX Editor

Appliquez les connaissances acquises dans la leçon 3- Préparer la sauvegarde d'un effet FX (à partir de l'étape 2), afin de sauvegarder tout de suite cet effet sous un autre nom (par exemple 'Flou Visage').

Vérifiez le bon paramétrage de l'éditeur Easy FX à l'aide de la leçon 2- Paramétrage de Easy FX Editor, explications à partir de l'étape 2. Entre autres, assurez vous d'activer le mode "séquences animées" de la fenêtre de travail: 'Utiliser les sources vidéo réelles (le plus lent)'

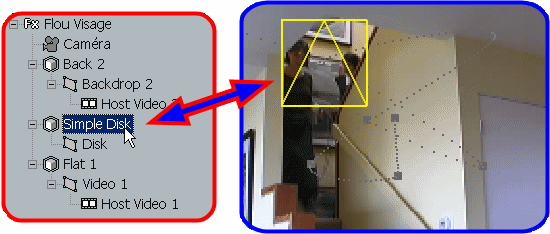

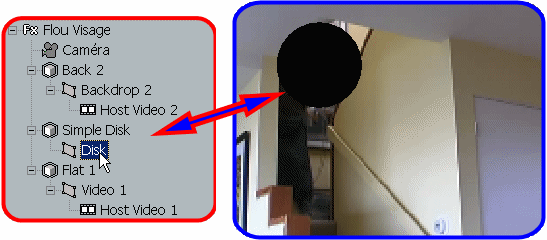

Afin de comprendre comment nous allons réaliser l'effet, cliquez sur l'objet 'Disk' dans l'arborescence FX. Cliquez sur le bouton lecture dans le bandeau de commande de la prévisualisation sous le "panneau moniteur" et observez la vidéo:

Vous constatez que le rond noir se déplace sur la vidéo au cours du temps. Si vous cliquez maintenant sur l'objet 'Simple Disk', vous visualisez la séquence sans le rond noir, uniquement avec l'objet et son déplacement.

Une fois l'effet appliqué et le rendu effectué dans Studio, la deuxième vidéo (sur laquelle est appliquée le plug-in Flou) apparaîtra à travers le rond (qui lui ne sera plus noir ni matérialisé à l'écran, mais laissera simplement apparaître la deuxième séquence floue)!

Conclusion:

1. il suffit de bien dimensionner le disque noir (pour que seul le visage apparaisse dans le rond). Éventuellement, la taille du disque peut varier au cours du temps si cela s'avère nécessaire (personne se rapprochant ou s'éloignant de la caméra),

2. il faut coordonner le déplacement du rond avec le visage de la première personne, en définissant un certain nombre de points clés pour que le déplacement soit fluide et suive le visage.

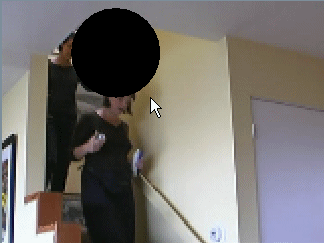

Afin de bien matérialiser le rond au travers duquel le visage apparaîtra, cliquez sur l'objet 'Disk' puis déplacer le curseur de l'axe du temps afin que le disque soit quelque part dans l'écran (et non en dehors).

Pour supprimer l'enveloppe de déplacement du disque (afin que celui ci ne suive plus la trajectoire par défaut), suivre la procédure suivante:

1. Faire apparaître le mode 'enveloppe' si ce n'est pas déjà fait en cliquant sur le petit dossier dans le coin en haut à droite du 'panneau du contenu des albums'.




2. Cliquez sur l'objet 'Simple Disk' dans l'arborescence FX

3. Dans le panneau des propriétés, sélectionnez la case X de la propriété 'Position'

Supprimez l'enveloppe 'Position' en cliquant sur l'icône représentant une Poubelle:

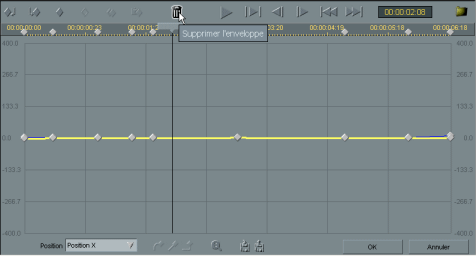

Avant suppression de l'enveloppe

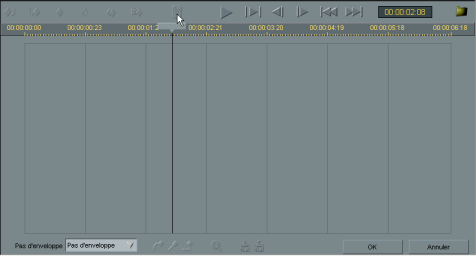

Après suppression de l'enveloppe

Redimensionnez l'objet 'Simple Disk' pour qu'il recouvre la portion du visage que vous souhaitez (c'est à travers ce disque noir que l'on verra le flou du visage), en utilisant l'outil 'Redimensionner' situé à coté du panneau de prévisualisation:

Si l'utilisation de la souris ne permet pas un dimensionnement précis, modifier directement les valeurs de la propriété 'Redimensionner', sans oublier de saisir les mêmes valeurs pour X, Y & Z (sinon, le cercle n'est plus... rond! --> valable pour les visages ovales):

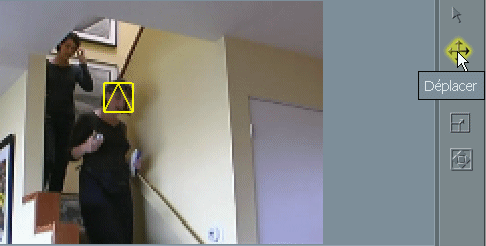

Afin de bien ajuster le rond, n'hésitez pas à sélectionner de temps à autre l'objet 'Disk' pour mieux visualiser le rond, et bougez au besoin le rond pour l'amener sur le visage de la personne, à l'aide de l'outil 'Déplacer' (cet outil ne fonctionne que sur l'objet 'Simple Disk'):

A vous de trouver les bons paramètres en jouant un peu avec toutes les possibilités...

Il ne nous reste plus qu'à créer une enveloppe pour la propriété 'Position' de l'objet 'Simple Disk', afin que l'objet suive la vidéo au cours du temps...

Pour cela, il est nécessaire d'avoir suivi la leçon 6- Réaliser du PIP (Picture In Picture) en fondu.

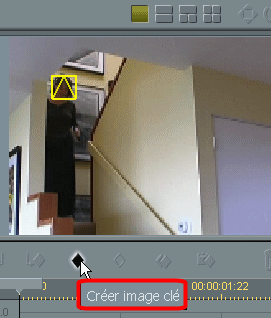

Pas de réel conseil pour réaliser cette étape, il suffit de créer quelques points clés (ni trop peu, ni pas assez!) pour que le mouvement soit fluide. N'hésitez pas à lire la vidéo en aperçu plusieurs fois pour avoir une idée de l'effet final. Le premier point clé est défini au début de la vidéo. Pour cela, placez le curseur temps au début (00:00:00:00) puis déplacez l'objet 'Simple Disk' sur le visage à l'aide de l'outil approprié (comme ci-dessus). Créer ensuite l'image clé correspondante:

Puis déplacez un peu le curseur temps, et amenez l'objet 'Simple Disk' sur le visage (toujours à l'aide du même outil 'Déplacer'). Le fait de déplacer l'objet crée automatiquement un point clé. Répétez l'opération plusieurs fois jusqu'à obtenir un nombre suffisant de points clés. Tout dépend de la vitesse de déplacement du personnage et de son déplacement dans l'espace. Pour un déplacement 'tortueux' beaucoup de points clés seront nécessaires, tandis que pour un déplacement simple rectiligne, 2 ou 3 points clés suffisent. N'hésitez pas à prévisualiser l'effet dans Easy FX Editor en cliquant sur le bouton 'Play' afin d'obtenir un déplacement fluide de l'objet 'Simple Disk', mouvement qui doit suivre le mouvement du visage.

Toutes les techniques vues dans les leçons 2- Paramétrage de Easy FX Editor, explications & 6- Réaliser du PIP (Picture In Picture) en fondu doivent être appliquées ici (déplacement, copie, effacement des points clés, etc...).

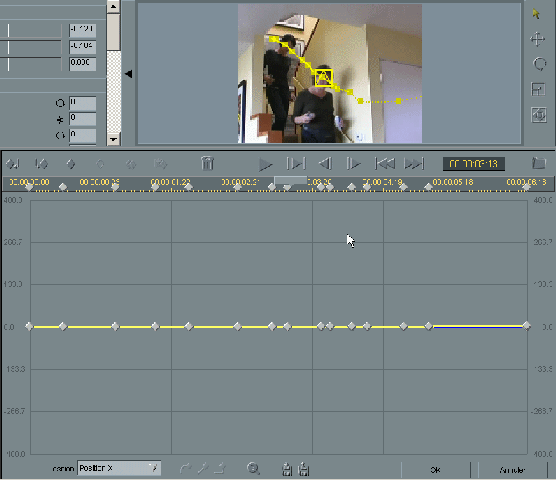

Pour ma part et concernant l'exemple précité, j'obtiens l'enveloppe suivante avec 15 points clés (c'est un choix personnel, plus ou moins de points clés peuvent donner un résultat similaire):

Vous pouvez télécharger ici mon enveloppe pour cet exemple précis: FlouVisage.env

Si vous n'avez pas tout suivi ou si vous ne voulez pas vous embêter à suivre ce tuto, vous pouvez télécharger l'effet 'Flou Visage': floumove.hfz

Pour l'utilisation des fichiers hfz, se référer à la leçon 1- Fichiers HFZ, qu'est ce?

Il ne reste plus qu'à réaliser un rendu dans Studio pour visualiser l'effet!

Quittez Easy FX Editor (Fichier > Fermer - ou bien cliquez sur le bouton 'OK' en bas à droite). Vous vous retrouvez dans Pinnacle Studio. Demandez un rendu et visualisez le résultat...

Attention, une fois le rendu effectué, il faut l'intégrer à votre montage. Revenez dans le  projet sur lequel vous travailliez, insérez la séquence comme une acquisition de film vidéo normale. COUPEZ entre 1 et 4 images du clip (en effet, vous aurez pu remarquer qu'il reste quelques images à la fin).

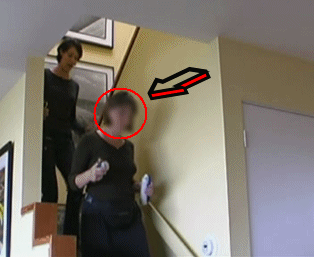

Visualisez le résultat (seul le format vidéo diffère):

1. floumove.mpg (MPEG 1 - Windows Media Player - 495 ko)
2. floumove.wmv (Windows Media Player - 238 ko)
3. floumove.rm (Real Player - 34 ko)

Et voila, c'est fait! :-)

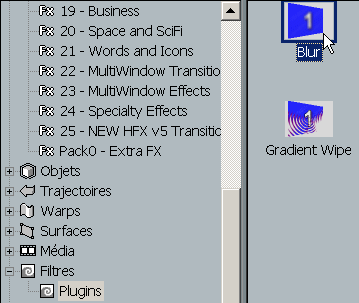

Pour les utilisateurs de Studio8, à l'étape 2, un fichier HFZ est fourni pour réaliser le flou sur la séquence. Vous pouvez réaliser vous même l'effet en utilisant le plugin 'Blur':

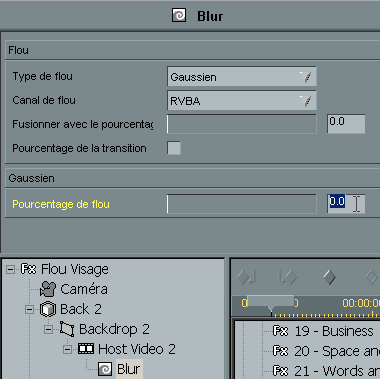

A appliquer sur l'objet 'Host Video' et en réglant le pourcentage de flou:

Si le personnage se rapproche de la caméra, il vous est tout à fait possible d'augmenter la taille du rond (ou de la diminuer si le personnage s'éloigne), en appliquant aussi une enveloppe, sur la propriété 'Redimensionner' de l'objet 'Simple Disk'.

Si vous observez l'enveloppe de mon effet, vous constaterez que la taille du rond a été augmentée à la fin de l'effet.
